YFG型法蘭過濾器廣泛用于蒸汽、空氣、水、油品等多種介質的管線中；此類過濾器保護管線系統各種設備、水泵、閥門等；免受管道同、鐵銹、焊渣等雜質。帶來的阻塞和損壞。

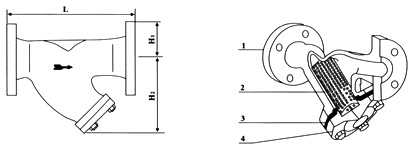

| 要主零件部件材料表 | Code 序號 |
Parts 零件名稱 |
Materials 材料 |
|---|---|---|---|
| 1 | Bodv 閥體 |
CarbonsteelStainlessSteel 碳鋼、不銹鋼 |
|
| 2 | Filter Core Net 濾芯網 |
Stainless Steel 不銹鋼 |
|
| 3 | Gasket 墊片 |
Metal graphite 金屬石墨 |
|
| 4 | Gauze Filter Cap 濾網蓋 |
CarbonsteeIStainlessSteel 碳鋼、不銹鋼 |
| Model 產品型號 |
Nominal Diameter(DN) 公稱通徑 |
Connection 連接方式 |
Nominal Pressure fMPa) 公稱壓力 |
Max．Allowable TMP(℃) 最高允許溫度 |
External Dimensions(mm)外形尺寸 | ||
|---|---|---|---|---|---|---|---|
| L | H1 | H2 | |||||
| YFG | 15—20 25 |
Flange法蘭 | 1.6—4.0 | 425 | 160 150 |
53 58 |
70 95 |
| YFG | 32 | Flange法蘭 | 1.6—4．O | 425 | 1 80 | 73 | 120 |
| YFG | 40 | Flange法蘭 | 1.6—4.0 | 425 | 200 | 75 | 1 35 |
| YFG | 50 | Flange法蘭 | 1.6—4.0 | 425 | 230 | 80 | 1 65 |
| YFG | 65 | Flange法蘭 | 1.6—4.0 | 425 | 270 | 93 | 1 80 |
| YFG | 80 | Flange法蘭 | 1.6—4．O | 425 | 290 | 1 00 | 1 89 |
| YFG | 1 00 | Flange法蘭 | 1.6—4.0 | 425 | 310 | 1 1 0 | 235 |
| YFG | 125 | Flange法蘭 | 1.6—4.0 | 425 | 400 | 125 | 280 |
| YFG | 1 50 | Flange法蘭 | 1.6—4.0 | 425 | 430 | 143 | 345 |
| YFG | 200 | Flange法蘭 | 1.6—4．O | 425 | 500 | 170 | 410 |
| YFG | 250 | Flange法蘭 | 1.6—4.0 | 425 | 590 | 203 | 610 |
| YFG | 300 | Flange法蘭 | 1.6—4.0 | 425 | 650 | 230 | 690 |
| YFG | 350 | Flange法蘭 | 1.6—4.0 | 425 | 700 | 255 | 780 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的YFG型法蘭過濾器性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
