大田閥門公司生產銷售的側裝偏心半球閥結構設計類似三偏心硬密封蝶閥，此球閥具有操作輕便、開啟過程無磨擦、零泄漏、壽命長等優點。具有啟閉無磨擦， 密封面可實現自清潔，使用壽命長的特點，此外，調整或更換密封副，閥門可繼續使用，避免了現行眾多閥門密封失效整臺報廢的弊端，節省成本。
執行器（或扳手）帶動閥桿迫使關閉件球體繞中心A轉動，球體自B點移至C點，此時相對閥門中心點O，從B到C的軌跡為一凸輪狀偏心，右旋進入閥座是閥門關閉保持優良密封，該產品按凸輪原理設計，閥門關閉件從開啟到關閉過程中，作用在閥座上的力逐漸增加，即關閉件表面與閥座由完全脫離至接觸，并逐漸增大密封比壓，直至完全密封，反之為開。見下圖：
 |
 |

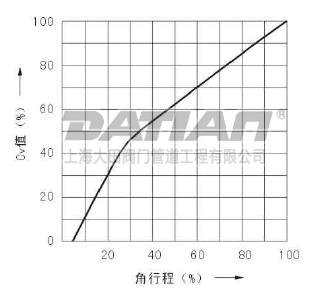

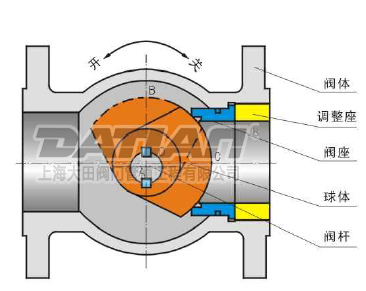

| 側裝偏心半球閥工作原理圖 | 側裝偏心半球閥等百分比特性(%) |
半球閥產品按用途分為：通用閥、管線閥、料漿專用閥、燃?xì)鈱Ｓ瞄y、石油化工專用閥、煤粉噴吹專用閥六大系列。在石油、化工、冶金、電力、燃?xì)?、排灰、噴煤粉等行業是閘閥、截止閥、Y型閥、球閥的更新?lián)Q代產品。
公稱通徑：DN50-1000 公稱壓力：PN1.0-10.0Mpa
閥體：WCB CF8 CF8M ZG1Cr18Ni9Ti
球體：硬密封：ZG1Cr18Ni9Ti 軟密封：CF8/CF8M
閥座：硬密封：2Cr13、1Cr18Ni9Ti 軟密封：PTFE PPL
工作溫度：硬密封：-40～425℃，軟密封：-28～250℃
設計制造按 API6D GB/T12237-1989;
試驗和檢驗按 AP1598 JB/T9092-1999;
法蘭尺寸 GB/T9113-2000 JB/T79-1994 HG20592-1997;
結構長度按 KYV-2000
| 公稱壓力 | 常溫最大工作壓力 | 殼體實驗壓力 | 氣密封試驗壓力 | 高壓密封實驗壓力 |
|---|---|---|---|---|
| 1.6 | 1.6 | 2.4 | 0.6 | 1.76 |
| 2.5 | 2.5 | 3.8 | 0.6 | 2.75 |
| 4.0 | 4.0 | 6.0 | 0.6 | 4.4 |
| 6.4 | 6.4 | 9.6 | 0.6 | 7.1 |
| Class150 | 2.0 | 3.0 | 0.6 | 2.2 |
| Class300 | 5.0 | 7.5 | 0.6 | 5.5 |
| 殼體材料 | 閥座材料 | 適作溫度 | 適用介質 |
|---|---|---|---|
| 碳鋼C型 | PTFE+不銹鋼 | ≤150℃ | 水、蒸汽 油品等 |
| 不銹鋼 stainless steel |
≤250℃ | ||
| 鉻鎳鈦鋼P(yáng)型 | PTFE+不銹鋼 | ≤150℃ | 硝酸類 |
| 不銹鋼 | ≤200℃ | ||
| 鉻鎳鉬鈦鋼P(yáng)型 | PTFE+不銹鋼 | ≤150℃ | 醋酸類 |
| 不銹鋼 stainless steel |
≤200℃ | ||
| 鉻鎳鉬鈦鋼I型 | 本體+硬質合金 | ≤550℃ | 蒸汽、冶 煉、能源 |
閥體、閥蓋 |
GB | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12MoTi | ZG15Cr1Mo1v | |||
|---|---|---|---|---|---|---|---|---|
| ASTM | WCB | CF8 | CF8M | WC9 | ||||
| 球體 | GB | ZG2Cr13 | ZG1Cr18Ni9Ti/ 表面特殊處理 |
ZG0Cr18Ni12MoTi 表面特殊處理 |
ZG15Cr1Mo1v 表面特殊處理 |
|||
| ASTM | CA15 | CF8+HF | CF8+HF | WC9+HF | ||||
| 閥桿 | GB | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12MoTi | 25Cr2Mo2v | |||
| ASTM | 420 | 304 | 316 | F22a | ||||
| 閥座 | GB | PTFE | 2Cr13 | PTFE | 1Cr18Ni9Ti | PTFE | 0Cr18Ni12MoTi | D517 |
| ASTM | PTFE | 420 | PTFE | 304 | PTFE | 316 | HF | |
| 填料 | GB | PTFE | 柔性石墨 | PTFE | 柔性石墨 | PTFE | 柔性石墨 | 柔性石墨 |
| ASTM | PTFE | 柔性石墨 | PTFE | 柔性石墨 | PTFE | 柔性石墨 | 柔性石墨 | |
| 螺栓 | GB | 25 | 0Cr18Ni9 | 0Cr18Ni9 | 15Cr1Mo1v | |||
| ASTM | A193 B7 | A320-B8 | A320-B8 | A193 B16 | ||||
| 螺母 | GB | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 20CrMo | |||
| ASTM | A194 2H | A194-8 | A194-8 | A194-4 | ||||
 |
 |

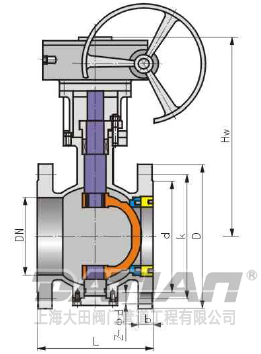

| 側裝偏心半球閥 | 側裝偏心半球閥結構圖 |
| 公稱壓力PN | 公稱通徑DN | 尺寸Dimensions | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | D | K | d | Y | b | Z-Φdo | Ws | Hs | Hw | Hd | ||
| 1.6MPa | 50 | 124 | 165 | 125 | 100 | - | 16 | 4-Φ18 | 230 | 164 | 260 | 310 |
| 65 | 145 | 185 | 145 | 120 | - | 18 | 4-Φ18 | 250 | 180 | 275 | 330 | |
| 80 | 165 | 200 | 160 | 135 | - | 20 | 8-Φ18 | 300 | 200 | 300 | 360 | |
| 100 | 194 | 220 | 180 | 155 | - | 20 | 8-Φ18 | 320 | 235 | 335 | 390 | |
| 125 | 210 | 250 | 210 | 185 | - | 22 | 8-Φ18 | 400 | 260 | 335 | 405 | |
| 150 | 229 | 285 | 240 | 210 | - | 24 | 8-Φ23 | 500 | 280 | 375 | 440 | |
| 200 | 243 | 340 | 295 | 265 | - | 26 | 12-Φ23 | 800 | 320 | 410 | 470 | |
| 250 | 297 | 405 | 355 | 320 | - | 30 | 12-Φ25 | 100 | 355 | 485 | 550 | |
| 300 | 338 | 460 | 410 | 375 | - | 30 | 12-Φ25 | 1200 | 400 | 530 | 595 | |
| 350 | 400 | 520 | 470 | 435 | - | 34 | 16-Φ25 | - | - | 580 | 650 | |
| 400 | 400 | 580 | 525 | 485 | - | 36 | 16-Φ30 | - | - | 650 | 730 | |
| 450 | 502 | 640 | 585 | 545 | - | 40 | 20-Φ30 | - | - | 710 | 790 | |
| 500 | 533 | 715 | 650 | 608 | - | 44 | 20-Φ34 | - | - | 760 | 840 | |
| 600 | 686 | 840 | 770 | 718 | - | 48 | 20-Φ41 | - | - | 870 | 960 | |
| 700 | 762 | 910 | 840 | 788 | - | 50 | 24-Φ41 | - | - | 910 | 1080 | |
| 800 | 864 | 1025 | 950 | 898 | - | 52 | 24-Φ41 | - | - | 935 | 1125 | |
| 900 | 914 | 1125 | 1050 | 998 | - | 54 | 28-Φ41 | - | - | 995 | 1255 | |
| 1000 | 1255 | 1170 | 1110 | - | 56 | 28-Φ48 | - | - | 1080 | 1385 | ||
| 1200 | 1485 | 1390 | 1325 | - | 58 | 32-Φ54 | - | - | 1175 | 1490 | ||
| 1400 | 1685 | 1590 | 1525 | - | 60 | 36-Φ54 | - | - | 1280 | 1565 | ||
| 2.5MP | 50 | 124 | 165 | 125 | 100 | - | 20 | 4-Φ18 | 230 | 164 | 260 | 310 |
| 65 | 145 | 185 | 145 | 120 | - | 22 | 8-Φ18 | 250 | 180 | 275 | 330 | |
| 80 | 165 | 200 | 160 | 135 | - | 22 | 8-Φ18 | 300 | 200 | 300 | 360 | |
| 100 | 194 | 230 | 190 | 160 | - | 24 | 8-Φ23 | 320 | 235 | 335 | 390 | |
| 125 | 210 | 270 | 220 | 188 | - | 28 | 8-Φ25 | 400 | 260 | 355 | 405 | |
| 150 | 229 | 300 | 250 | 218 | - | 30 | 8-Φ25 | 500 | 280 | 375 | 440 | |
| 200 | 243 | 360 | 310 | 278 | - | 34 | 12-Φ25 | 800 | 320 | 410 | 470 | |
| 250 | 297 | 425 | 370 | 332 | - | 36 | 12-Φ30 | 1000 | 355 | 485 | 550 | |
| 300 | 338 | 485 | 430 | 390 | - | 40 | 16-Φ30 | 1200 | 400 | 530 | 595 | |
| 350 | 400 | 555 | 490 | 448 | - | 44 | 16-Φ34 | - | - | 580 | 650 | |
| 400 | 400 | 620 | 550 | 505 | - | 48 | 16-Φ34 | - | - | 650 | 730 | |
| 450 | 502 | 670 | 600 | 555 | - | 50 | 20-Φ34 | - | - | 710 | 790 | |
| 500 | 533 | 730 | 660 | 610 | - | 52 | 20-Φ41 | - | - | 760 | 840 | |
| 600 | 686 | 845 | 770 | 718 | - | 56 | 20-Φ41 | - | - | 870 | 960 | |
| 700 | 762 | 960 | 875 | 815 | - | 60 | 24-Φ48 | - | - | 990 | 1080 | |
| 800 | 864 | 1085 | 990 | 930 | - | 64 | 24-Φ48 | - | - | 935 | 1125 | |
| 900 | 914 | 1185 | 1090 | 1025 | - | 66 | 28-Φ54 | - | - | 995 | 1255 | |
| 1000 | 1320 | 1210 | 1140 | - | 68 | 28-Φ58 | - | - | 1080 | 1385 | ||
| 1200 | 1520 | 1420 | 1350 | - | 72 | 32-Φ58 | - | - | 1175 | 1490 | ||
| 1400 | 1755 | 1640 | 1560 | - | 78 | 36-Φ65 | - | - | 1280 | 1565 | ||
 |
 |
 |

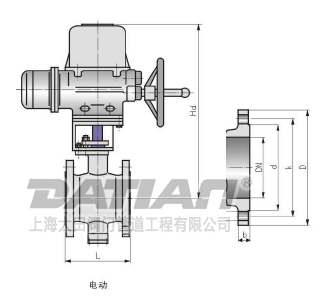

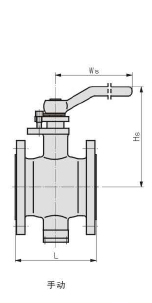

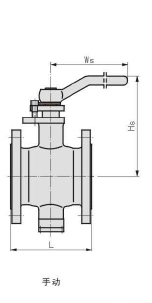

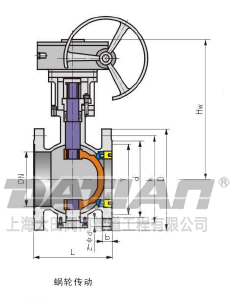

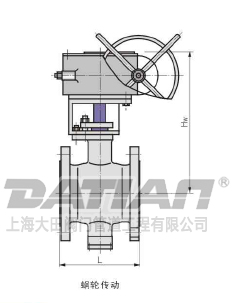

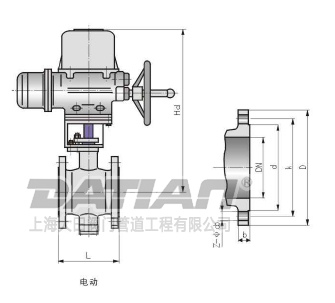

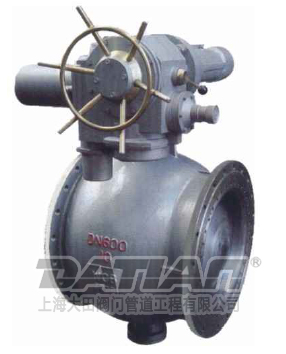

| 側裝偏心半球閥 手動 | 側裝偏心半球閥 蝸輪傳動 | 側裝偏心半球閥 電動 |
公稱壓力PN |
公稱通徑DN | 尺寸Dimensions | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | D | K | d | Y | b | Z-Φdo | Ws | Hs | Hw | Hd | ||
| 4.0MPa | 50 | 124 | 165 | 125 | 100 | 88 | 20 | 4-Φ18 | 250 | 180 | 275 | 325 |
| 65 | 145 | 185 | 145 | 120 | 110 | 22 | 8-Φ18 | 300 | 200 | 290 | 345 | |
| 80 | 165 | 200 | 160 | 135 | 121 | 22 | 8-Φ18 | 320 | 220 | 315 | 375 | |
| 100 | 194 | 235 | 190 | 160 | 150 | 24 | 8-Φ23 | 400 | 260 | 350 | 405 | |
| 125 | 210 | 270 | 220 | 188 | 176 | 28 | 8-Φ25 | 500 | 290 | 370 | 420 | |
| 150 | 229 | 300 | 250 | 218 | 204 | 30 | 8-Φ25 | 800 | 310 | 390 | 755 | |
| 200 | 245 | 375 | 320 | 282 | 260 | 38 | 12-Φ30 | 1000 | 350 | 435 | 495 | |
| 250 | 297 | 450 | 385 | 345 | 313 | 42 | 12-Φ34 | 1200 | 390 | 510 | 575 | |
| 300 | 338 | 515 | 450 | 408 | 364 | 46 | 16-Φ34 | - | - | 555 | 620 | |
| 350 | 400 | 580 | 510 | 465 | 422 | 52 | 16-Φ34 | - | - | 605 | 675 | |
| 400 | 400 | 660 | 585 | 535 | 474 | 58 | 16-Φ41 | - | - | 675 | 755 | |
| 450 | 502 | 685 | 610 | 560 | 524 | 60 | 20-Φ41 | - | - | 735 | 815 | |
| 500 | 533 | 755 | 670 | 612 | 576 | 62 | 20-Φ48 | - | - | 785 | 870 | |
| 6.4MPa | 50 | 124 | 180 | 135 | 105 | 88 | 26 | 4-Φ23 | 400 | 180 | 275 | 325 |
| 65 | 145 | 205 | 160 | 130 | 110 | 28 | 8-Φ23 | 500 | 200 | 290 | 345 | |
| 80 | 165 | 215 | 170 | 140 | 121 | 30 | 8-Φ23 | 650 | 220 | 315 | 375 | |
| 100 | 194 | 250 | 200 | 168 | 150 | 32 | 8-Φ25 | 800 | 260 | 350 | 405 | |
| 125 | 210 | 295 | 240 | 202 | 176 | 36 | 8-Φ30 | 1000 | 290 | 370 | 420 | |
| 150 | 229 | 345 | 280 | 240 | 240 | 38 | 8-Φ34 | 1200 | 310 | 390 | 755 | |
| 200 | 245 | 405 | 345 | 300 | 260 | 44 | 12-Φ34 | 1400 | 350 | 435 | 495 | |
| 250 | 297 | 470 | 400 | 352 | 313 | 48 | 12-Φ41 | - | - | 510 | 575 | |
| 300 | 338 | 530 | 460 | 412 | 364 | 54 | 16-Φ41 | - | - | 555 | 620 | |
| 350 | 400 | 600 | 525 | 475 | 422 | 60 | 16-Φ41 | - | - | 605 | 675 | |
| 400 | 400 | 670 | 585 | 525 | 474 | 66 | 16-Φ48 | - | - | 675 | 760 | |
 |
 |
 |
| 側裝偏心半球閥 手動 | 側裝偏心半球閥 蝸輪傳動 | 側裝偏心半球閥 電動 |
| 公稱壓力PN | 公稱通徑DN | 尺寸 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | D | K | d | Y | b | Z-Φdo | Ws | Hs | Hw | Hd | ||
| Class150 | 2〞 | 124 | 152 | 120.5 | 92 | - | 16 | 4-Φ19 | 230 | 164 | 260 | 310 |
| 145 | 178 | 139.5 | 105 | - | 18 | 4-Φ19 | 250 | 180 | 275 | 330 | ||
| 3〞 | 165 | 190 | 152.5 | 127 | - | 19 | 4-Φ19 | 300 | 200 | 300 | 360 | |
| 4〞 | 194 | 229 | 190.5 | 157 | - | 24 | 8-Φ19 | 320 | 235 | 335 | 390 | |
| 5〞 | 210 | 254 | 216 | 186 | - | 24 | 8-Φ22 | 400 | 260 | 355 | 405 | |
| 6〞 | 229 | 279 | 241.5 | 216 | - | 26 | 8-Φ22 | 500 | 280 | 375 | 440 | |
| 8〞 | 243 | 343 | 298.5 | 270 | - | 29 | 8-Φ22 | 800 | 320 | 410 | 470 | |
| 10〞 | 297 | 406 | 362 | 324 | - | 31 | 12-Φ25 | 1000 | 355 | 485 | 550 | |
| 12〞 | 338 | 483 | 432 | 381 | - | 32 | 12-Φ25 | 1200 | 400 | 530 | 595 | |
| 14〞 | 400 | 533 | 476 | 413 | - | 35 | 12-Φ29 | - | - | 580 | 650 | |
| 16〞 | 400 | 597 | 540 | 470 | - | 37 | 16-Φ29 | - | - | 650 | 730 | |
| 18〞 | 430 | 635 | 578 | 533 | - | 40 | 16-Φ32 | - | - | 710 | 790 | |
| 20〞 | 533 | 699 | 635 | 584 | - | 43 | 20-Φ32 | - | - | 760 | 840 | |
| 24〞 | 660 | 813 | 749.5 | 692 | - | 48 | 20-Φ35 | - | - | 870 | 960 | |
| 28〞 | 840 | 927 | 864 | 800 | - | 71 | 28-Φ35 | - | - | 910 | 1080 | |
| 32〞 | 864 | 1060 | 978 | 914 | - | 81 | 28-Φ41 | - | - | 935 | 1125 | |
| 36〞 | 914 | 1168 | 1086 | 1022 | - | 90 | 32-Φ41 | - | - | 995 | 1255 | |
| 40〞 | 1289 | 1200 | 1124 | - | 90 | 36-Φ41 | - | - | 1080 | 1385 | ||
| 48〞 | 1511 | 1422 | 1359 | - | 108 | 44-Φ41 | - | - | 1175 | 1490 | ||
| 56〞 | 1746 | 1651 | 1575 | - | 124 | 44-Φ48 | - | - | 1280 | 1565 | ||
| Class300 | 2〞 | 124 | 165 | 127 | 92 | - | 23 | 8-Φ19 | 250 | 180 | 275 | 325 |
| 145 | 190 | 149 | 105 | - | 26 | 8-Φ22 | 300 | 200 | 290 | 345 | ||
| 3〞 | 165 | 210 | 168.5 | 127 | - | 29 | 8-Φ22 | 320 | 220 | 315 | 375 | |
| 4〞 | 194 | 254 | 200 | 157 | - | 32 | 8-Φ22 | 400 | 260 | 350 | 405 | |
| 5〞 | 210 | 279 | 235 | 186 | - | 35 | 8-Φ22 | 500 | 290 | 370 | 420 | |
| 6〞 | 229 | 318 | 270 | 216 | - | 37 | 12-Φ22 | 800 | 310 | 390 | 455 | |
| 8〞 | 245 | 381 | 330 | 270 | - | 42 | 12-Φ25 | 1000 | 350 | 435 | 495 | |
| 10〞 | 297 | 445 | 387.5 | 324 | - | 48 | 16-Φ29 | 1200 | 390 | 510 | 575 | |
| 12〞 | 338 | 521 | 454 | 381 | - | 51 | 16-Φ32 | - | - | 555 | 620 | |
| 14〞 | 400 | 584 | 514.5 | 413 | - | 54 | 20-Φ32 | - | - | 605 | 675 | |
| 16〞 | 400 | 648 | 571.5 | 470 | - | 58 | 20-Φ35 | - | - | 675 | 755 | |
| 18〞 | 502 | 711 | 628.5 | 533 | - | 61 | 24-Φ35 | - | - | 735 | 815 | |
| 20〞 | 533 | 775 | 686 | 584 | - | 64 | 24-Φ35 | - | - | 785 | 870 | |
